CAQ Yazılımı

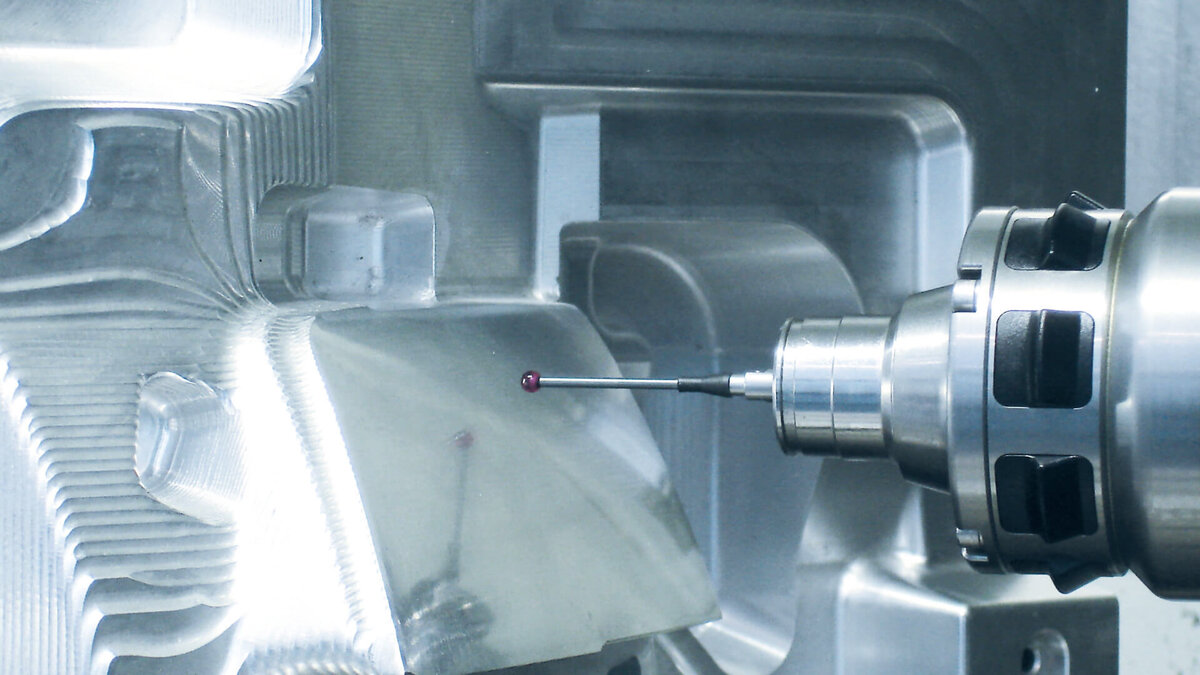

Proses içi ölçümle otomatik üretimde güvenilirliği artırın

Tebis Proses İçi Ölçüm, özellikle insansız geç vardiya ve gece vardiyalarında gerekli proses güvenilirliğini sağlamak için parça konumu, ham parça ölçüleri ve standart geometrileri otomatik kontrol eder.

Ölçüm çevrimleri CNC programına entegre edilir. Referans noktası belirlenebilir, parça dönüşü otomatik hesaplanabilir, tolerans dışı durumlarda işlem erken durdurulabilir veya düzeltme işlemi otomatik başlatılabilir.

Referans noktası ve ham parça ölçülerini NC programına entegre etme
Standart geometrileri tolerans içinde kontrol edip otomatik düzeltme operasyonu başlatma
Elektrot ölçüm yollarını şablonlarla otomatik oluşturma ve EDM düzeltme değerleri üretme

Öne Çıkanlar

Üretim Akışı

Proses İçi Ölçüm için daha güvenli ve standart CAM süreci

Referans Kontrolü

Parça dönüşü ve referans noktası otomatik belirlenir; setup kaynaklı kullanıcı hataları azaltılır.

Tolerans Kontrolü

Delik, cep ve silindir gibi standart geometriler ölçülür; gerekirse düzeltme işlemi başlatılır.

Otomasyon Güvenliği

Ölçüm çevrimleri ve işleme yolları birlikte simüle edilerek insansız üretim desteklenir.

Detaylı Yaklaşım

Ölçüm çevrimleri CNC programının parçası olur

Proses içi ölçümde amaç, kalite kontrolü üretimden sonra bekleyen ayrı bir iş olmaktan çıkarmaktır. Tebis, ölçüm çevrimlerini tornalama, frezeleme ve delik delme yollarıyla aynı NC programına bağlar; tüm hareketler simüle edilir ve çarpışma açısından kontrol edilir.

Redoks ekibi, bu başlıkları Tebis CAM yaklaşımına uygun şekilde süreç analizi, postprocessor, takım kütüphanesi ve eğitim adımlarıyla birlikte uyarlayabilir.

Bilgi Alın

Video: Proses içi ölçümle otomatik üretimde kalite kontrol.

Kapsamlı İçerik

Proses İçi Ölçüm başlığındaki tüm ana fonksiyonlar

Bu bölüm, Tebis kaynak sayfasındaki ana/alt başlık yapısı korunarak Redoks tema diliyle yeniden hazırlanmıştır.

Referans noktası ve ham parça ölçülerini belirleme

Proses içi ölçüm sayfasının ilk fonksiyon alanı, referans noktasının NC programına entegre edilmesini ve ham parça ölçülerinin kontrolünü kapsar. Makine setup sonrasında hemen çalışmaya başlayabilir; parça dönüşü otomatik belirlenir ve referans noktası düzeltilir.

Referans noktası ölçüm çevrimlerini NC programına ekleme
Parça dönüşünü otomatik belirleme
Referans noktasını otomatik düzeltme
Kullanıcı hatalarını azaltma ve setup süresini kısaltma
Ham parça ölçüleri tolerans dışındaysa işlemi erken durdurma
Takım kırılması ve makine hasarı riskini azaltma

Standart geometrileri kontrol etme ve düzeltme

Delik, dikdörtgen cep ve silindir gibi standart geometrilerin tolerans içinde olup olmadığı proses sırasında kontrol edilebilir. Eğer ölçülen elemanda hala stok payı varsa, işleme merkezi otomatik düzeltme operasyonu başlatabilir.

Delik, cep ve silindir gibi standart geometrileri ölçme
Üretim sonucunun tolerans içinde olup olmadığını kontrol etme
Stok payı varsa otomatik düzeltme işleme operasyonu başlatma
Kalite kontrolünü imalat sürecine doğrudan entegre etme
Kalite döngülerini ve toplam işleme süresini azaltma
Kontrol üzerinde log dosyası kaydetme

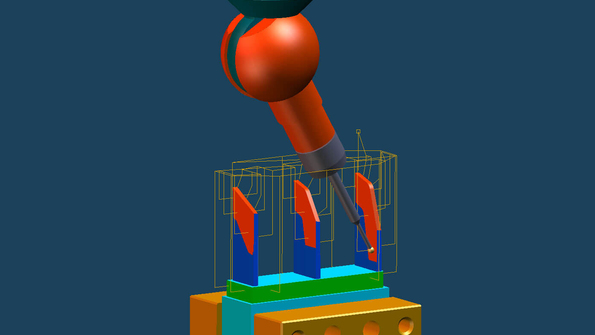

Elektrotları tamamen otomatik kontrol etme

Elektrot imalatında özel kalite gereksinimleri sık görülür. Tebis, elektrot üzerinde kontrol edilecek alanlara göre ölçüm yolları oluşturmayı ve setup probu için ölçüm yollarını otomatik üretmeyi destekler.

Elektrot kontrol bölgeleri için şablonlarla ölçüm yolları oluşturma
Tanımlı ark boşluğunu otomatik dikkate alma
Setup probu için ölçüm yollarını otomatik oluşturma
Ölçüm probu ve makine hareketlerini simüle edip çarpışma açısından kontrol etme
Tamamlanmış elektrot ile CAD geometrisi arasında nominal/gerçek karşılaştırması yapma
Ölçüm sonucunu EDM makinesi için düzeltme değeri olarak üretme

İnsansız vardiyalar için proses güvenliği

Kaynak sayfanın ana vaadi, geç vardiya ve gece vardiyası gibi insansız üretim koşullarında gerekli güvenilirliği sağlamaktır. Ölçüm çevrimleri kontrol sistemindeki bağımsız ölçüm döngülerinden kopuk değil, Tebis NC programının parçası olarak yönetilir.

Tornalama, frezeleme ve delik delme yollarını ölçüm çevrimleriyle aynı NC programında birleştirme
Tüm prob, takım ve makine hareketlerini gerçekçi simülasyonla kontrol etme
Çarpışma risklerini üretim başlamadan önce değerlendirme
Yeniden işleme ihtiyacını azaltan otomatik kalite kontrol akışı oluşturma
Otomasyon seviyesi yüksek makine merkezlerini daha güvenli kullanma
